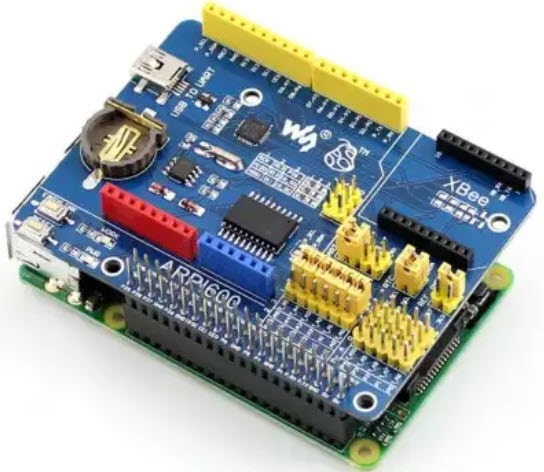

Waveshare ARPI600 Arduino adaptér pro Raspberry Pi

Propojte Raspberry Pi s Arduino moduly.

Arduino je alternativní vesmír rozšiřujícíh modulů, které ARPI600 dokáže propojit s Raspberry Pi.

ARPI600 navíc podporuje moduly XBee, kterými můžete rozšířit svůj projekt o další bezdrátové vlastnosti.

Vlastnosti

• Kompatibilní s Arduino UNO, Leonardo, snadno propojitelný s různými Arduino Shields
• Konektor XBee pro připojení různých XBee modulů
• Rozhraní pro připojení různých snímačů
• Vestavěný USB → UART pro ladění přes sériový port, lze také nakonfigurovat jako USB XBee adaptér
• Vestavěné A/D převodník (ADC), 10 bit, 38KSPS, 11 kanálů (6 kanálů pro Arduino, 5 kanálů pro senzory)
• Vestavěná modul reálného času (RTC)

Kompatibilita s Raspberry Pi

Specifikace (en)

• Arduino connector: for connecting Arduino shields
• ICSP interface: Arduino ICSP
• XBee connector: for connecting XBee communication modules
• Sensor interface: for connecting sensors
• Raspberry Pi connector: for connecting Raspberry Pi
• USB TO UART
• TLC1543: AD converter
• PCF8563: RTC
• CP2102
• 32.768KHz crystal: for RTC
• Power indicator
• XBee state LED
• XBee and Arduino interface RESET button
• XBee EASYLINK button
• RTC battery holder: for CR1220 button battery
• TLC1543 reference voltage configuration jumper
• RTC jumper
• UART jumper
  • when connecting P_RX and CP_TX, P_TX and CP_RX respectively, USB TO UART is connected to Raspberry Pi serial port
  • when connecting XB_RX and CP_TX, XB_TX and CP_RX respectively, USB TO UART is connected to XBee serial port
  • when connecting XB_RX and P_TX, XB_TX and P_RX respectively, Raspberry Pi serial port is connected to XBee serial port
• Arduino AD selection jumper
  • short 2 and 3: Arduino A0-A5 as AD input
  • short 1 and 2: Arduino A0-A5 as digital control
• Arduino I2C selection jumper
  • short the jumper: Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)
• Arduino SPI selection jumper
  • short 1 and 2: Arduino D11-D13 as SPI control (default)
  • short 2 and 3: Arduino D11-D13 as digital control

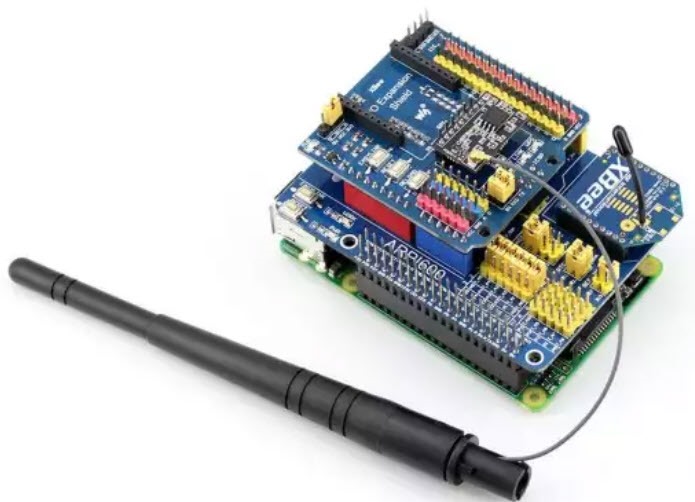

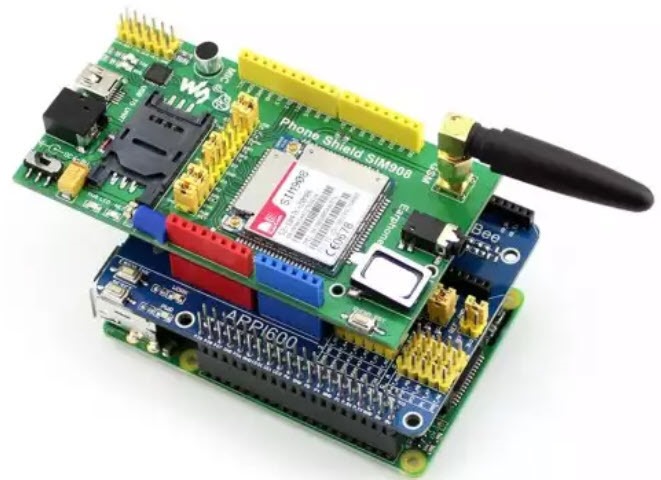

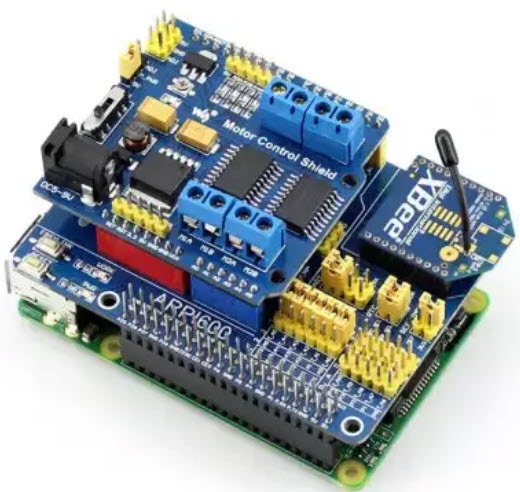

Možnosti připojení modulů:
